Wie tausche ich die Bildeinheit aus?

SCHRITT 1. Wie tausche ich die Bildeinheit aus?

No title

[Übersicht]

Die Gebrauchsdauer der Bildeinheit beträgt rund 50.000 Seiten für Schwarzweiß- und 12.500 Seiten für Farbdrucke. Wechseln Sie die Bildeinheit aus, wenn im Bedienfeld des Druckers die Meldung 'Replace Imaging Unit' (Bildeinheit auswechseln) angezeigt wird.

SCHRITT 2. Wie tausche ich die Bildeinheit aus?

No title

[Lösung]

1. Schalten Sie das Gerät aus, und warten Sie einige Minuten, bis es abgekühlt ist.

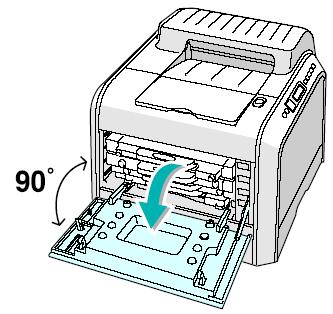

2. Öffnen Sie die linke Abdeckung vollständig, indem Sie am Griff ziehen, bis sie im rechten Winkel zum Hauptrahmen steht. Die Tonerkartuschen werden nun ausgeworfen.

Achtung

Wenn die linke Abdeckung nicht vollständig geöffnet ist, kann der Entriegelungsknopf für die obere Abdeckung nicht gedrückt werden.

3. Drücken Sie den Entriegelungsknopf für die obere Abdeckung, um die obere Abdeckung zu entriegeln, und öffnen Sie sie vollständig.

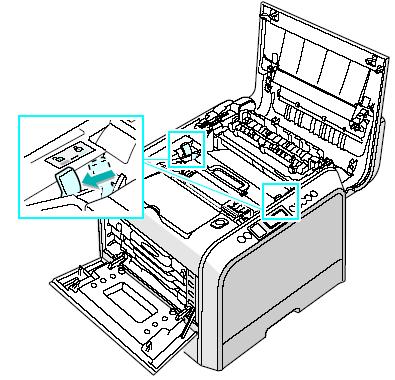

4. Ziehen Sie die Verriegelungshebel auf beiden Seiten zu sich heran (siehe Abbildung), um das Transferband zu entriegeln.

SCHRITT 3. Wie tausche ich die Bildeinheit aus?

No title

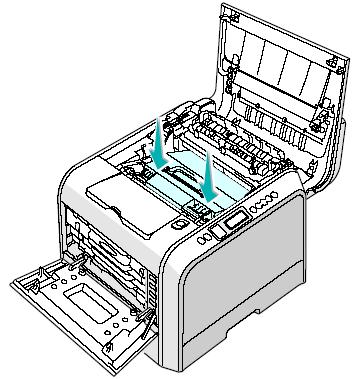

5. Heben Sie das Transferband an seinem Griff mit leichtem Zug nach links aus dem Drucker. Legen Sie es auf einer sauberen, glatten Oberfläche ab.

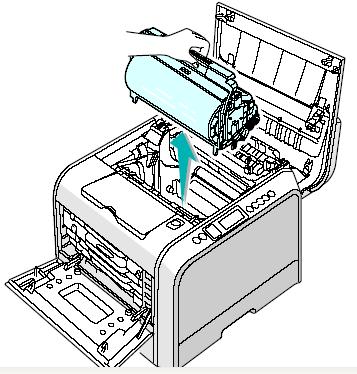

6. Heben Sie die verbrauchte Bildeinheit am Griff nach oben und aus dem Drucker.

7. Nehmen Sie eine neue Bildeinheit am Griff aus der Verpackung.

8. Entfernen Sie unter dem Griff der Bildeinheit das Klebeband und anschließend das Schutzpapier von der Bildeinheit.

Achtung

• Verwenden Sie zum Öffnen der Verpackung der Bildeinheit und des Schutzpapierklebebands keine scharfen Gegenstände wie Messer oder Scheren, die die Oberfläche der Bildeinheit beschädigen könnten.

• Um eine Beschädigung der Bildeinheit zu vermeiden, setzen Sie sie höchstens einige Minuten der Helligkeit aus. Bedecken Sie sie ggf. mit einem Blatt Papier.

• Schließen Sie die obere und linke Abdeckung, wenn die Installation aus irgendeinem Grund unterbrochen werden muss.

• Berühren Sie nicht die Oberfläche der grünen Walze an der Bildeinheit. Andernfalls können Probleme bei der Bildqualität auftreten.

SCHRITT 4. Wie tausche ich die Bildeinheit aus?

No title

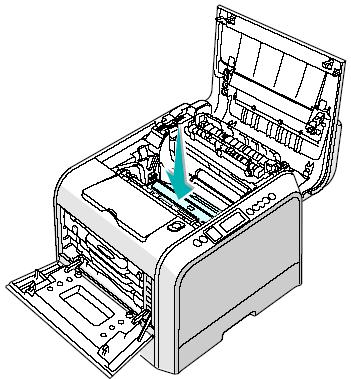

9. Schauen Sie im Drucker nach, wo sich die Führungen der Bildeinheit befinden (eine auf jeder Seite).

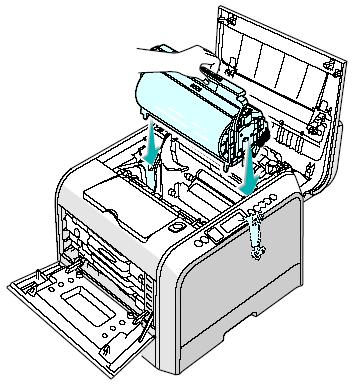

10. Halten Sie die neue Bildeinheit am Griff fest. Die grüne Walze muss zu Ihnen zeigen. Richten Sie die Bildeinheit auf die Schlitze im Drucker aus, sodass die Farben auf beiden Seiten der Bildeinheit in die für sie vorgesehenen Schlitze einrasten.

Achtung

Führen Sie die Bildeinheit vorsichtig ein, sodass die Oberfläche der grünen Walze nicht zerkratzt oder beschädigt wird.

11. Schieben Sie die Bildeinheit in den Drucker, bis ein Widerstand zu spüren ist, und klappen Sie dann den Griff nach unten.

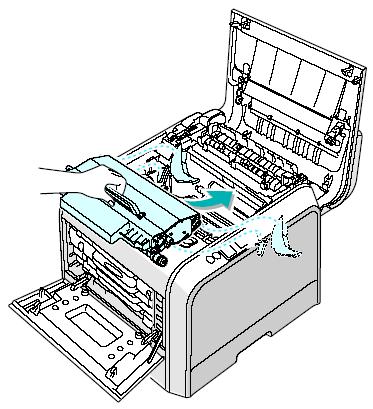

12. Zum Austauschen des Transferbands halten Sie es am Griff fest, und richten Sie es auf die Schlitze auf beiden Seiten im Drucker aus.

Hinweis

Drehen Sie das Transferband nicht um, da andernfalls loser Toner herausfallen könnte.

13. Schieben Sie das Transferband in den Drucker, bis ein Widerstand zu spüren ist.

SCHRITT 5. Wie tausche ich die Bildeinheit aus?

No title

14. Ziehen Sie die Verriegelungshebel auf beiden Seiten fest nach oben in Richtung obere Abdeckung (siehe unten), um das Transferband zu verriegeln.

15. Stellen Sie zuerst sicher, dass die linke Abdeckung geöffnet ist, und schließen Sie dann die obere Abdeckung. Stellen Sie sicher, dass sie fest geschlossen ist.

Achtung

Versuchen Sie nicht, die linke Abdeckung zu schließen, während die obere Abdeckung noch offen ist.
Hierdurch kann der Drucker beschädigt werden.

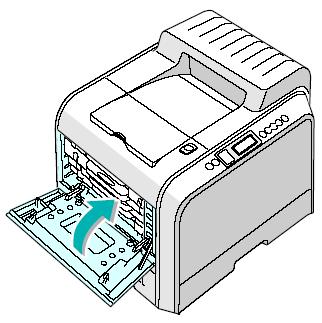

16. Schließen Sie die linke Abdeckung.

17. Schalten Sie den Drucker ein.

18. Drücken Sie die Taste MENU auf dem Bedienfeld, bis 'Setup' in der unteren Zeile des Displays angezeigt wird.

19. Drücken Sie die Taste ENTER, um das Menü zu öffnen.

20. Drücken Sie die Scroll-Taste, bis 'Maintenance' (Wartung) in der unteren Zeile angezeigt wird. Drücken Sie die Taste ENTER.

21. Drücken Sie die Scroll-Taste, bis 'Check Others' (Andere pruefen) in der unteren Zeile angezeigt wird. Drücken Sie die Taste ENTER.

22. Drücken Sie die Scroll-Taste ( oder ), bis 'Imaging Unit' (Bildeinheit) in der unteren Zeile angezeigt wird. Drücken Sie die Taste ENTER.

23. Drücken Sie die Scroll-Taste ( oder ), bis "Reset" (Zurücksetzen) angezeigt wird. Drücken Sie die Taste ENTER.

24. 'Reset Now' (Jetzt zurücksetzen) wird in der unteren Zeile des Displays angezeigt, und der Drucker kehrt in den Bereitschaftsmodus zurück.

Hinweis

Nachdem Sie die Bildeinheit ausgetauscht haben, müssen Sie ihren Bildzähler zurücksetzen. Andernfalls wird ständig die Meldung "Replace Imaging Unit" (Bildeinheit auswechseln) auf dem Display angezeigt.
